在同時采用保險絲及壓敏電阻的情況下，壓敏電阻放保險絲前邊還是后邊呢？
我查閱了網上的一些資料，有的說先保險絲，然后再是壓敏電阻。
理由如下：壓敏電阻工作時，通過燒毀保險絲，把系統的電給斷掉。
但是我遇到的電路很多就是把壓敏電阻用在保險絲之前

我估測他們這種設計的根本原因是，壓敏只是防止雷擊這類的，這種，雷擊完了，保險絲還是好的，可以正常工作。

如上圖，這是保險絲在壓敏電阻之前，當有高電壓（比如雷擊）從Vin過來時，瞧瞧會是什么結果，應該是壓敏電阻毀壞，保險絲也斷掉。分析根本原因：Vin有高電壓時，壓敏電阻RV7短路，這時電流經過保險絲立即跟地短路了，定會產生非常大的電流。保險絲絕對斷掉。因此 ，保險絲跟壓敏電阻是同時壞掉

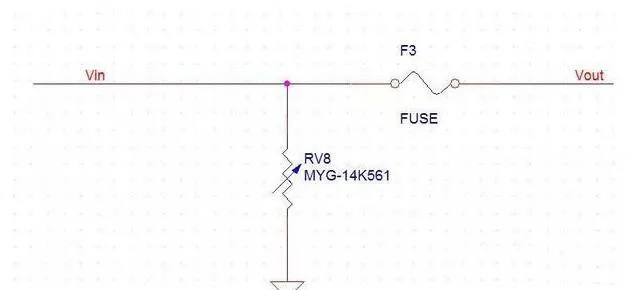

下邊看保險絲接壓敏電阻后邊的情況，如下圖

這個就要分兩種情況
第一種情況是Vin有高電壓（比如雷擊）過來時，這時壓敏電阻RV8短路，保險絲F3這里沒有大電流經過，因此 保險絲不會斷。后邊的電路也不會毀壞，這時是壓敏電阻毀壞，保險絲沒有問題。

第二類情況是Vin有電網瞬間波動大電流過來，但電壓是沒變。這時壓敏電阻RV8沒有毀壞，照樣工作。但保險絲F3因有大電流經過，保險絲立即就熔斷了。后邊的電路得以保護。這時的情況就是壓敏電阻沒事，保險絲斷了。
